PD快充33W硅動力SP8666E+SP6519F測試報告

2023-06-17 16:53      PD快充33W   硅動力SP8666E+SP6519F測試報告    瀏覽次數:()

PD快充33W硅動力SP8666E+SP6519F測試報告PDF文檔:SP8666E+SP6519F 33W DEMO 測試報告 (2022-06-02)(1).pdf


SP8666E 是一顆高性能、多工作模式的 PWM集成芯片。芯片可以工作在跳頻及綠色模式,以此來減小空載和輕載時的損耗,也可以工作在 OR工作模式及 CCM 工作模式,提高整機的工作效率。

SP8666E 在啟動和工作時只需要很小的電流,可以在啟動電路中使用一個很大的電阻,以此來進一步減小待機時的功耗。

SP8666E 內置多種保護,包括:輸入電壓過低保護(Brown-out),輸入電壓過高保護(Line-ovp),輸出電壓過壓保護(VO OVP),輸出二極管短路保護,逐周期過流保護(OCP)過載保護(OLP),VDD 過壓保護(OVP),VDD欠壓保護(UVLO),過溫保護(OTP)等。SP8666E 采用 ESOP-6 封裝。


SP6519F 是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中,輕松滿足6 級能效,是理想的超低導通壓降整流器件的解決方案。芯片可支持高達 150kHz的開關頻率應用,并且支持 CCM/OR/DCM等開關電源工作模式應用,其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗,極大提高了系統(tǒng)的轉換效率,大幅降低了整流器件的溫度。芯片內置耐壓 100V的NMOSFET 同步整流開關,且具有極低的內阻,典型 RdsON 低至 10mQ,可提供系統(tǒng)高達 3A 的應用輸出:還內置了高壓直接檢測技術,耐壓高達 200V:以及自供電技術極大擴展了輸出電壓應用范圍。

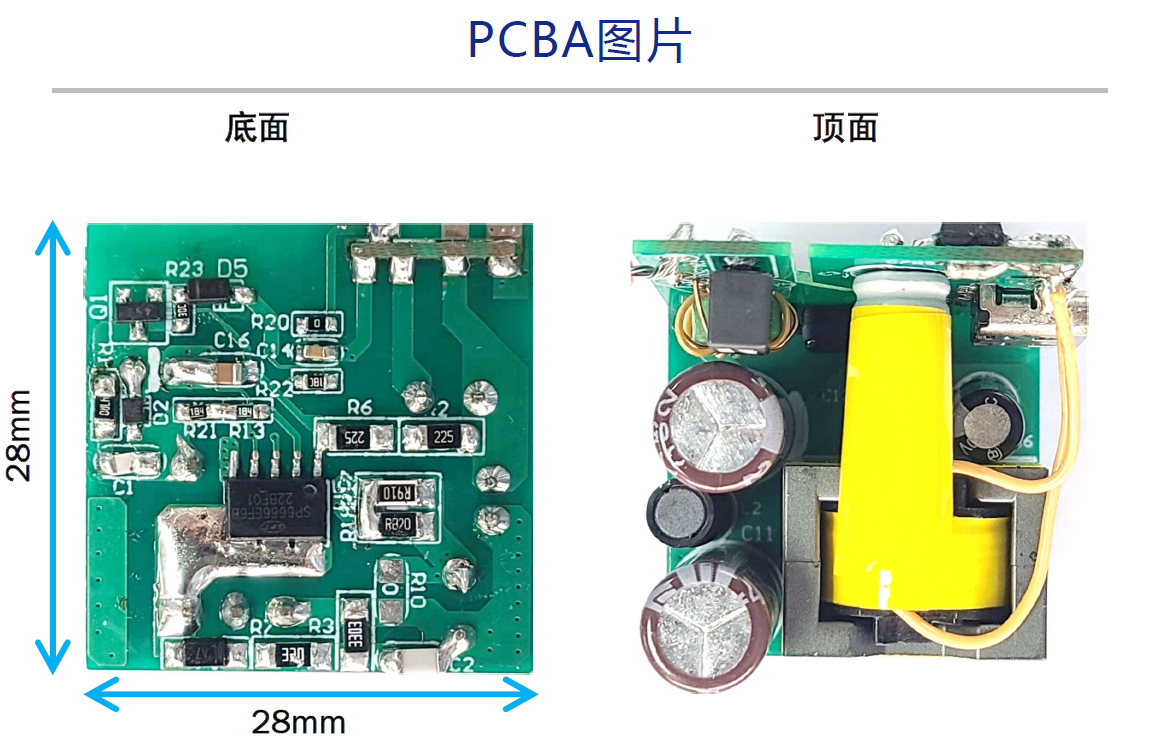

PD快充33W硅動力SP8666E+SP6519F測試報告

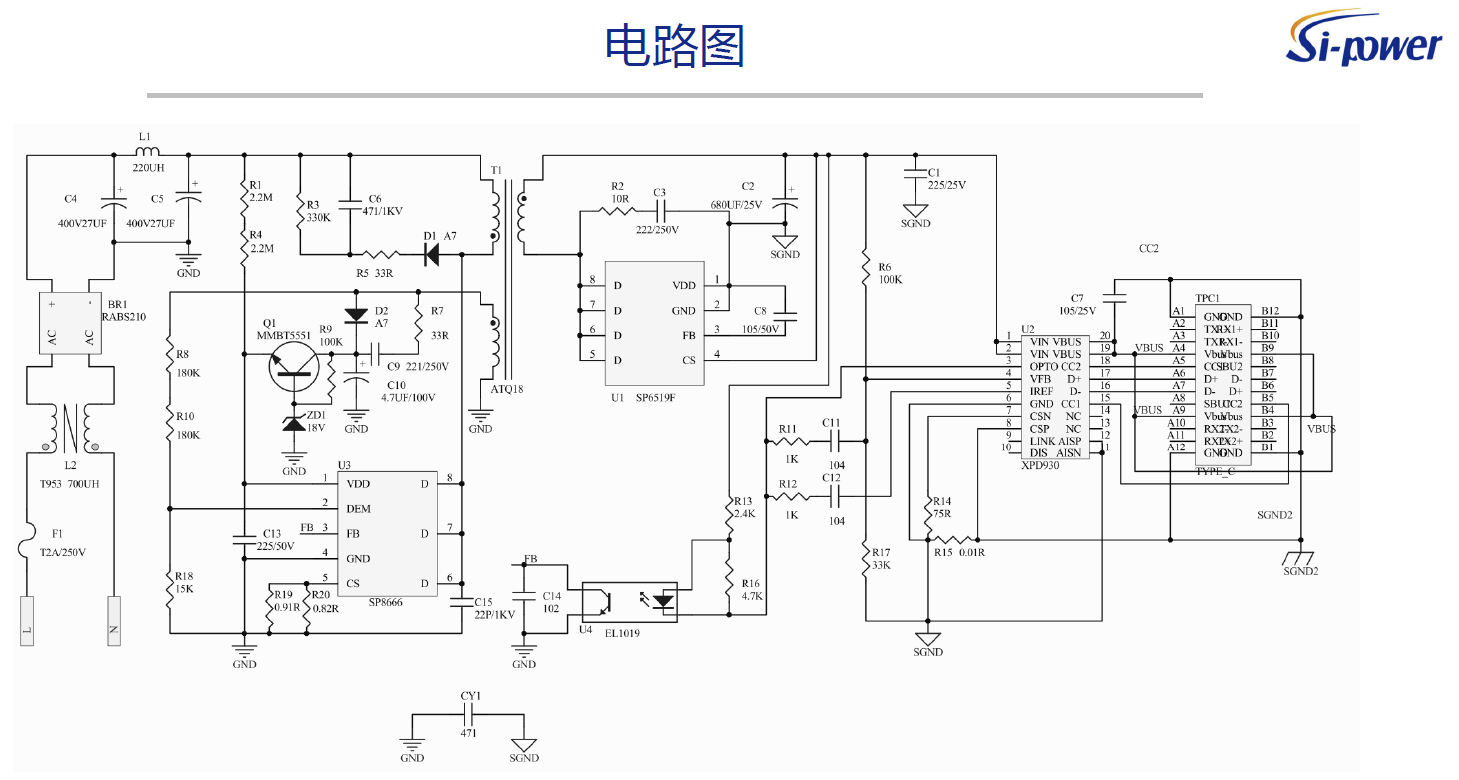

PD快充33W電路原理圖
